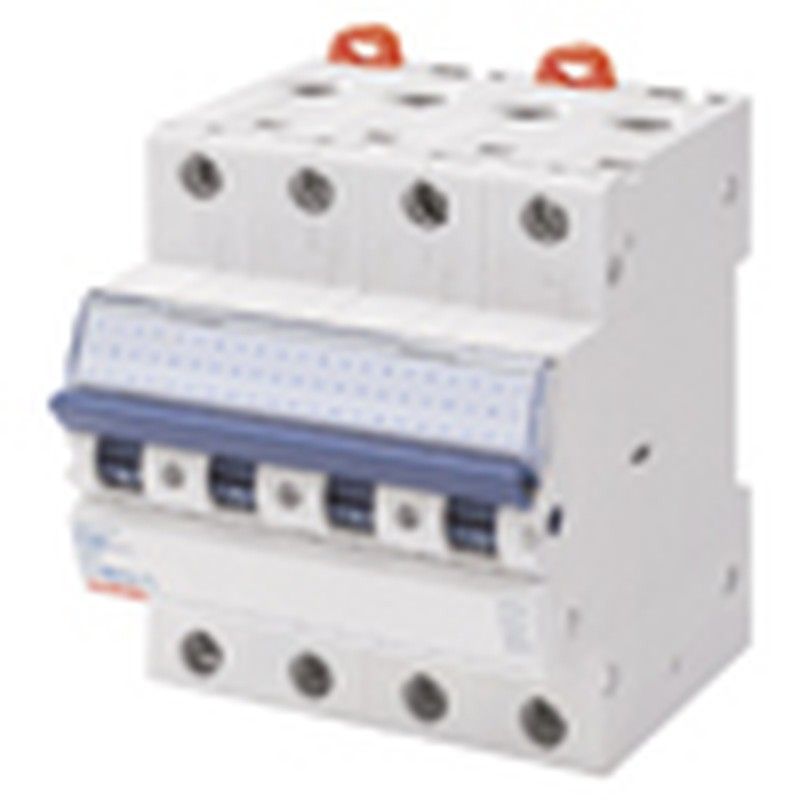

Interruptor Magnetotérmico - Mt 60 - 4P Curva C 16A - 4 Módulos

INTERRUPTOR MAGNETOTÉRMICO - MT 60 - 4P CURVA C 16A - 4 MÓDULOS

Serie 90 MCB Interruptores modulares para protección de circuitos - La Serie 90 MCB satisface cualquier exigencia de protección frente a sobrecargas y cortocircuitos, para todas las aplicaciones residenciales, terciarias e industriales. La gama está formada por MTC interruptores magnetotérmicos compactos (desde 2 a 32A, curva B y C hasta 10kA) MT interruptores magnetotérmicos tradicionales (desde 1 a 63A, curva B, C y D hasta 25kA) MTHP interruptores magnetotérmicos de altas prestaciones (de 20 a 125A, curva C y D hasta 25kA).

Norma de referencia EN 60898, EN 60947-2 Frecuencia nominal (Hz) 50/60 Hz

Poder de corte EN 60898 230V (Icn) 6000 A Poder de corte EN 60898 400V (Icn) 6000 A

Poder de corte EN 60898 (Ics) 1 x Icn Poder de corte EN 60947-2 230V (Icu) 20 kA

Poder de corte EN 60947-2 400V (Icu) 10 kA Poder de interrupción EN 60947-2 (Ics) 75% Icu

Tensión de aislamiento (Ui) 500 V Tensión nominal de 4 kV

tensión soportada (Uimp)

Tensión mínima de funcionamiento 12V ac/dc Tensión máxima de funcionamiento 440 Vca / 220 Vcc

Número de maniobras eléctricas 10.000 Número de maniobras mecánicas 20.000

Sección cable rígido <=1x35 - <=2x16 - <=1x16+2x10 mm² Sección cable flexible <=1x35 - <=2x16 - <=1x16+2x10 mm²

Par nominal de apriete 2 Nm Temperatura de empleo -25 +60 °C

Temperatura de almacenaje -40 +70 °C Código Electrocod 1411
